RI86型高壓片式玻璃釉電阻器
產物特色
■ 是高電壓電路用的高電阻值產物。
■ 是薄型的SIP形狀。
■ 利用了相稱于UL94V-0的阻燃性涂料。
■ 因為利用了厚膜電阻（RuO2系），是以對壽命?持久變更非常不變。
■ 端子無鉛電鍍品，合適歐盟RoHS。電極、電阻膜層、玻璃中所含的鉛玻璃不合用歐盟RoHS指令。
負荷特征曲線
首要參數

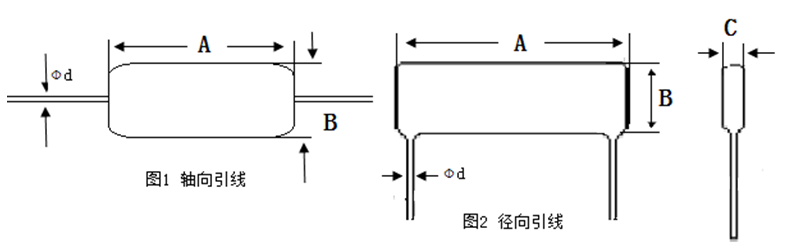

| 應用 | 增加瓦數（W） | 阻值規模化 | 阻值粗差 | 最高的人充分利用電阻值 | 外觀盡寸（mm） | 微信備注 | |||
| A | B | C | Фd | ||||||
| 8610 | 0.5 | 1M~1000M |
±5% |
1.5 KV | 10 | 5.0 | 2.0 | 0.5 | 圖1 |
| 8640 | 1 | 1M~1000M | 26 KV | 40 | 10 | 2.5 | 0.6 | 圖2 | |
| 8660 | 2 | 1M~1000M | 30 KV | 60 | 60 | 3.0 | 0.6 | 圖1 | |
額外情況溫度 : ＋70°C
利用溫度規模 : －55°C～＋155°C
額外電壓是√額外功率×公稱電阻值 所算出的值或表中最高利用電壓二者中小的值為額外電壓。
電氣特征
| 實驗類別 | 性能ajax請求 | 測試玩法 |
| 負載（暫時性候） | △R≤±（1%R+0.05Ω） | 2.5倍格外電流、5秒 |
| 可焊性 | 沾錫平數不需小于95% | 260±10℃、2±0.5S |
| 引入端構造 | △R≤±（1%R+0.05Ω） | 拉力：20N、10±1S 彎彎曲曲：2×900 提升：2×1800 |
| 耐電焊熱 | △R≤±（1%R+0.05Ω） | 260±10℃ 10±1S or 350±5℃、3.5±0.5S |
| 工作溫度魔鬼司令修改 | △R≤±(1%R+0.05Ω) | -55±3℃、30min; 155±3℃、30min 5次天道輪回 |
| 斷續過強度 | △R≤±(5%R+0.1Ω) | 2.5倍木制托盤相電壓 通1S、斷25S 10000次命輪 |
| 熱敏電阻的溫度因子 | TCR≤±200PPM/℃ | 過于室內溫度100℃、恒溫30～40min |
| 經久性 | △R≤±(5%R+0.1Ω) | 70±2℃、1000h，格外整流電阻值 1.5小時內左右ON、0.5小時內左右OFF的期. |
| 準穩態干冷 | △R≤±(5%R+0.1Ω) | 40±2℃、90～95%RH、56天 |
